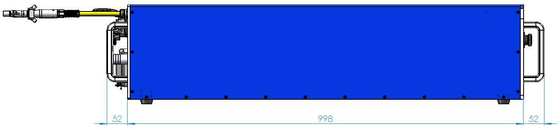

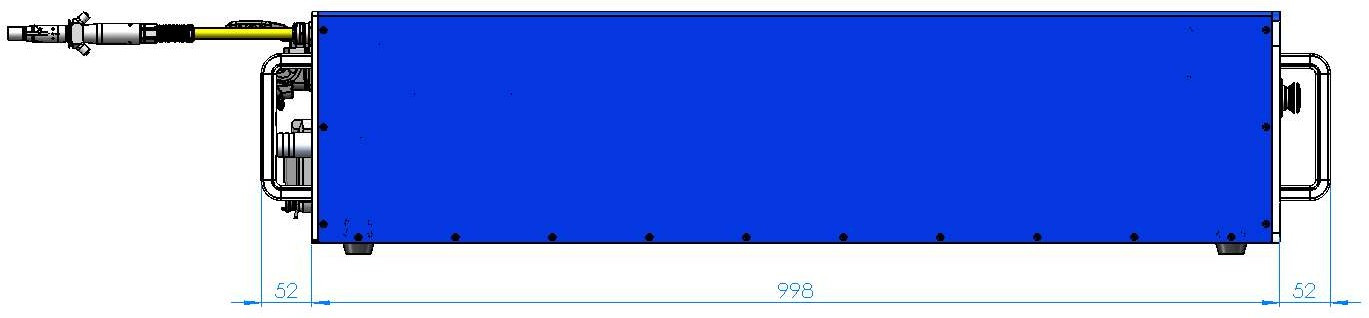

4000w-de laserbron van de raycusvezel

1.1 specificaties

De specificaties zijn vermeld in de volgende lijst

Lijst 5 Specificaties

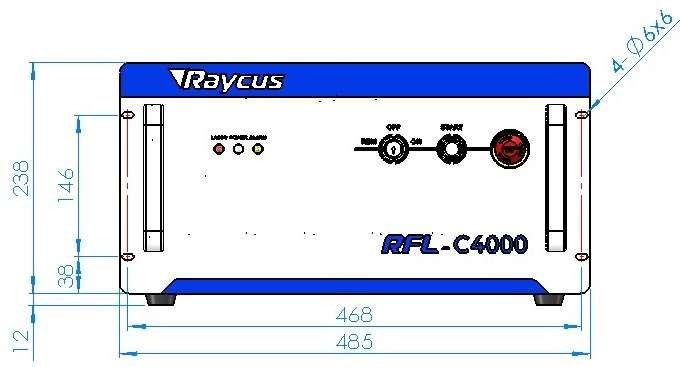

1. REM/OFF/ON: Zeer belangrijke schakelaar, de de machtsschakelaar van het controlesysteem van de laser. Neem de sleutel op; of met de wijzers van de klok mee het draaien van de sleutel aan de "aan"-positie of linksdraaiend aan de positie van ‚rem zal‘ op het systeem van de lasercontrole aandrijven. Dan zal de laser een controlewijze afhankelijk van uw vorige opstelling op de ‚CTRL-INTERFACE‘ ingaan. U kunt naar 4,9 Controlewijze voor nadere informatie verwijzen.

2. MACHT: De macht van het controlesysteem, LICHT, wijst erop dat het controlesysteem is

ingeschakeld.

3. BEGIN: Is de GROENE knoop van de laser hoofdmacht, wanneer deze knoop wordt neergedrukt, de laser klaar om laser uit te zenden.

4. LASER: De indicator van de laseremissie, ROOD, verlicht wanneer de laseremissie is.

5. ALARM: De GELE alarmindicator, wijst op een foutenvoorwaarde.

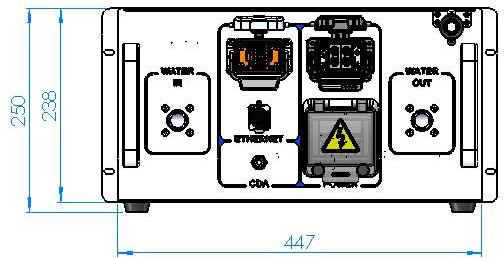

1. INGEVOERD AC: De contactdoos voor ingevoerde leveringsbron die slechts met de stop op het machtskoord kan worden gekoppeld dat wij hebben verstrekt.

2. MACHT: Luchtschakelaar om de omschakeling van AC te controleren.

3. CTRL-INTERFACE: De besturingsinterface, deze interface is een mannelijke 24 naaldenschakelaar en het is multifunctioneel. Het eind - de gebruikers kunnen de de controlewijze en input plaatsen analoog controlesignaal met de interface, evenals het foutensignaal van het krijgen.

4. WATER: Pijpschakelaars, de inham en de afzet voor koelwater om toe te vloeien en te terugkeren. (Zie Lijst 6 voor de grootte van de laser model en overeenkomstige waterpijp voor het koelen systeemvereisten)

5. ETHERNET: Ethernetinterface. Het kan afstandsbediening en opslagalarminformatie voor de laser verstrekken.

6. CDA: Schone Droge Luchtinput. De schone droge lucht wordt ingevoerd hier om dauwvorming te verhinderen.

De toepassing van CDA:

Als CDA door de klant wordt verstrekt, moet het en droog door de droger dan door 5μm-deeltje en 0.3μm-deeltje filter, en 0.1μm geatomiseerd smeermiddel worden gekoeld, worden gefiltreerd. De temperatuur van CDA moet in de waaier van 5~40℃ zijn, en het hoogste dauwpunt is 0℃ (het wordt voorgesteld de temperatuur van CDA 5℃ onder de temperatuur van koelwater is). De druk van CDA is onder 0,1 MPa, is het stroomtarief 10 LPM, en de buitendiediameter van pijp met de schakelaar wordt gekoppeld is 6mm.

Als de CDA-filtermodule door Raycus wordt verstrekt wordt gebruikt, zou CDA ook en droog door de droger moeten worden gekoeld, en de druk zou onder 0.8MPa moeten zijn, is de buitendiediameter van pijp met de schakelaar wordt gekoppeld 6mm die.

CDA zou 30 min vóór het begin van de laser moeten worden ingevoerd. Als de omgevingstemperatuur onder 25℃ is en de vochtigheid onder 50% is, is CDA onnodig.

1.1 machtsverbinding

Lijst 7 de Vereisten van de Machtsverbinding

1.2 interfacedefinities

4.4.1 CTRL-INTERFACE Definities

De CTRL-INTERFACE is voor lasercontrole, zijn de benoeming en de definitie hieronder:

Figuur 8 CTRL-INTERFACE

Lijst 8 Definities van 24 speldctrl Interface
