Van het het Soldeerselsysteem van de precisielaser Plastic de Laserlassen

systeemsamenstelling:

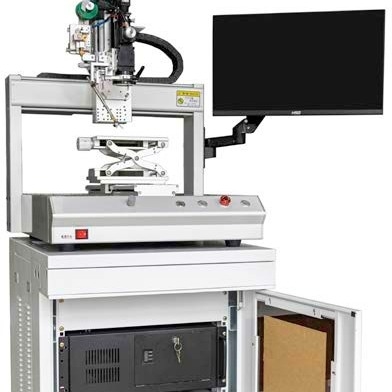

De Desktoptemperatuur koppelt het systeem van het lasersoldeersel door multiaxial robot terug, koppelt de temperatuur systeem terug, hebben het coaxiale het contrapuntsysteem van CCD en het systeem van de halfgeleiderlaser, het systeem de temperatuur terugkoppelen en CCD de coaxiale groeperingsfunctie, het lassen van constant temperatuurlassen kan effectief verzekeren, kan nauwkeurige precisiedelen, de efficiënte opbrengst verzekeren in massaproduktie effectief verzekeren.

1. High-power systeem van de halfgeleiderlaser

De laser het verwarmen bron keurt de lasermodule van de hoge machts infrarode halfgeleider met golflengte 915 en facultatieve goed 980; facultatieve macht 30W-200W; de functie van temperatuur in real time koppelt verstrekt temperatuurcontrole voor uiterst klein gebied van 0.3mm met de nauwkeurigheid van de temperatuurcontrole van ± 3 graden van Celsius terug. Door nauwkeurige temperatuurcontrole, begrijp volledig lasseneffect en vermijd lassend schade.

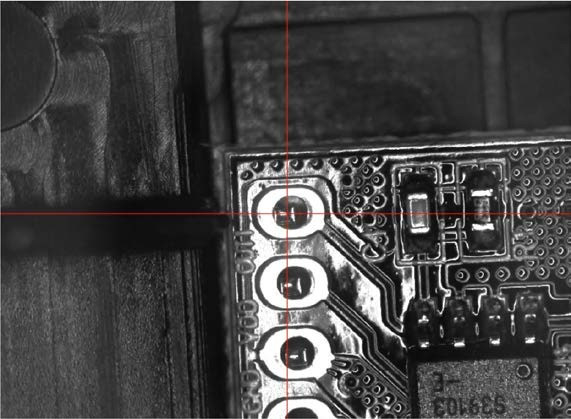

2. Het coaxiale visuele plaatsende systeem van CCD

Het materiaal is uitgerust met een visueel plaatsend systeem voor precisielassen, dat de dwarswerkbankbeweging kan controleren in de aangewezen positie door het MARK punt die of het lassen punt op het verwerkte stuk plaatsen plaatsen die de lassenproblemen te vermijden door de fout van het werkstuk worden veroorzaakt. En ook het visuele plaatsende systeem

Het kan ook als controleapparaat worden gebruikt. CCD-de weergave kan in realtime worden waargenomen. Het visuele systeem is krachtig. Naast het conventionele tellerscode plaatsen, heeft het ook de functie van automatisch het vinden van de lassenplaats door visuele analyse.

3. De temperatuur koppelt systeem terug

De unieke temperatuur koppelt functie terug, kunnen de jaren van de diepe industrie het onafhankelijke ontwerp van de temperatuurcontrole systeem, door controle in real time terugkoppelt en van de temperatuur op het lassenpunt terugkoppelt, ervoor zorgen dat de temperatuur van de vastgestelde temperatuurwaarde, niet het branden van het lassenpunt zal veroorzaken, is de waaier van de temperatuurmeting 100-600 graden.

4. De leveringsmechanisme van het precisietin

Professioneel de leveringsmechanisme van de soldeerseldraad, diameter 0.5mm1.2mm van de soldeerseldraad; nauwkeurigheid 0.1mm van de draadlevering; de lengte en de snelheid van soldeerseldraad kunnen worden gecontroleerd.

drie. productsuperioriteit:

1. Het lassen van het laser niet-contact, geen mechanische spanningsschade, thermisch die effect effect is klein, kan de lassenvlekken effectief vermijden in het traditionele lassenprocédé, het verwarmen gebieds de grote schade workparts, de uitdrijving workparts en andere problemen worden ontmoet;

2. Laser het verwarmen, soldeert onmiddellijke temperatuur, koppelt de originele temperatuur systeem, meting de in real time van de soldeerseltemperatuur terug en controlerend, kan negatieve realtime de temperatuur van het controlesoldeersel terugkoppelen, en kromme de in real time van de lassentemperatuur, om de opbrengst van lassen te verzekeren;

3. Lost de laser lichte weg, de lichte weg van CCD, lichte weg drie van de temperatuurmeting coaxiale punten, volkomen de multi-lichte weg in het probleem van de de industrieoverlapping op, en vermijdt het complexe zuiveren;

4. De nauwkeurige hoge definitie coaxiale CCD die en controlesysteem plaatsen verwerken, kan lassenpunten duidelijk voorstellen en de geschikte correcte lassencoördinaten, kunnen het automatische plaatsen realiseren, het effect van stukkengrootte en positieafwijking verbeteren, gemakkelijk om grote hoeveelheden het lassenverwerking van de lopende bandprecisie te realiseren, om aan de stijgende loonkosten het hoofd te bieden; CCD-het systeem kan het verwerkingsproces in realtime ook controleren;
